Толстостенные печи. Толстостенные печи имеют наибольшее распространение среди печей, возводимых кладкой. Ведет ли увеличение размеров и массы печи к увеличению отдаваемой ею теплоты? Казалось бы, что массивные, толстостенные печи действительно должны иметь большую аккумулирующую способность. Это верно лишь в отношении накопления теплоты. Что касается теплоотдачи, то она не всегда оправдывает затраты топлива на разогрев массива подобной печи.
Естественно, что чем дольше топится печь, тем больше теплоты уходит в трубу с отходящими газами. Время топки массивных печей удлиняется и достигает 3-4 ч. За это время большое количество теплоты уходит в атмосферу, так как чем дольше топят печь, тем выше температура отходящих газов. Это обстоятельство снижает КПД подобных печей.
Малогабаритные печи со стенками в половину и четверть кирпича разогреваются сравнительно небольшим количеством топлива и всю накопленную теплоту отдают в помещение. КПД у таких печей выше, чем у массивных. Продолжительность топки малогабаритной печи составляет 30-40 мин, массивной - 1,5-2 ч.
Хорошими эксплуатационными данными обладают многократно описанные и приведенные ниже в качестве примера отопительные печи. Эти печи в большинстве своем просты по устройству, а для их возведения требуется сравнительно небольшое количество материалов.

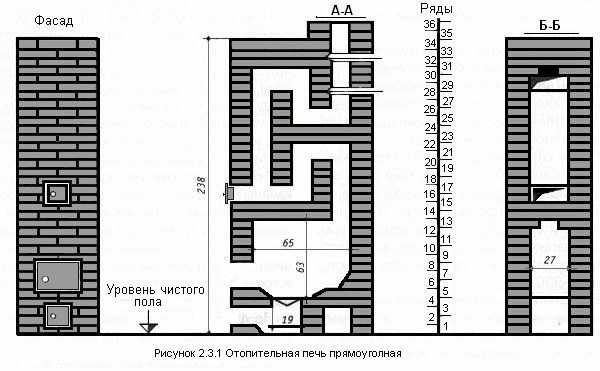

Отопительная печь прямоугольная (рис. 2.3.1) представляет собой несколько измененную конструкцию печи O-2 Гипроавиапрома: вертикальные каналы разделены на два яруса.
Размер печи в плане 51х89 см. Высота 238 см. В печи можно сжигать любое твердое топливо. Топливник расположен в нижней части печи, и его стенки являются одновременно стенками печи, что обеспечивает преимущественно нижний прогрев. Дымовые газы из топливника поступают в вертикальный канал, отразившись от перекрытия, опускаются до перекрыши топливника и затем поднимаются во второй ярус оборотов, пройдя которые, уходят в дымовую трубу. Для просмотра чертежа, нажмите на картинку.
Для кладки печи требуется:
- Кирпич - 355 шт.
- В том числе огнеупорный - 110 шт.
- Колосниковая решетка 25x5 см. - 1 шт.
- Топочная дверка 25x20,5 см. - 1 шт.
- Поддувальная дверка 13x14 см. - 1 шт.
- Прочистные дверки 13x14 см. - 2 шт.
- Задвижки вьюшечные 13x13 см. - 2 шт.
- Глина обыкновенная - 0,2 м3
- Песок - 0,2 м3
- Глина шамотная - 11 кг
- Толь для гидроизоляции 100x100 см. - 1 лист
- Предтопочный стальной лист 50x70 см. - 1 шт.
::Страницы: - 1 - | - 2 - | - 3 - | - 4 - | - 5 -
|
