Конструкции отопительных печей. Страница 2.

Конструкции отопительных печей. Страница 2.

*** Для просмотра чертежей, кликните по картинке

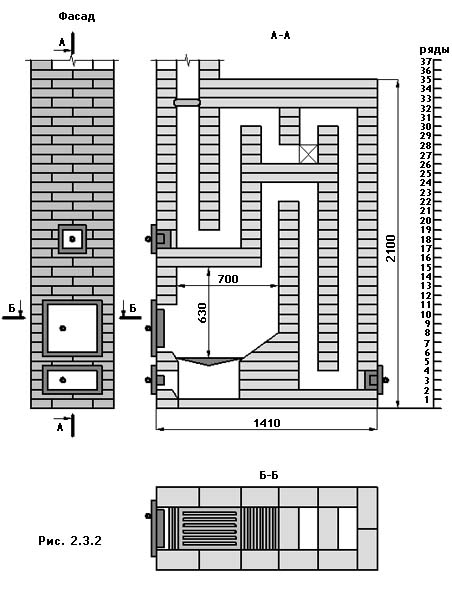

Отопительная печь прямоугольная увеличенной теплоотдачи. Для отопления больших помещений рекомендуется ставить прямоугольные печи увеличенной теплоотдачи. Печь, как и вышеописанная, проста по устройству. Представление о ее конструктивных особенностях дает рис. 2.3.2, на котором изображены фасад и вертикальный разрез печи.

Устройство топливника такое же, как и у печи 0-2 Гипроавиапрома. В нем можно сжигать любое твердое топливо. Дымовые газы из топливника поднимаются по вертикальному каналу, но не доходят до перекрыши печи, а, отразившись от промежуточного перекрытия, опускаются до низа печи, где через подвертку попадают в задний подъемный канал, по которому поднимаются до перекрыши печи. Пройдя затем ряд последовательных оборотов, газы уходят в дымовую трубу. Печь имеет нижний прогрев. Благодаря большой площади прогревающихся наружных стенок теплоотдача печи при двух топках в сутки составляет 6400 Вт.

Дымовые задвижки ставят на 32-м и З6-м рядах. На чертеже вторая задвижка не показана. Сечение канала дымовой трубы выше горизонтальной разделки (13x13 см).

Для кладки печи требуется:
  • Кирпич обыкновенный - 578 шт.
  • Колосниковая решетка 25x25 см. - 1 шт.
  • Дверка поддувальная 14x25 см. - 1 шт.
  • Дверка топочная 26x27 см. - 1 шт.
  • Дверки прочистные 13x14 см. - 3 шт.
  • Задвижки вьюшечные 25x13 см. - 2 шт.
  • Глина обыкновенная - 0,45 м3
  • Песок - 0,45 м3
  • Предтопочный лист 70x50 см. - 1 шт.
  • Толь для гидроизоляции - 3 м

Т-образная отопительная печь (рис. 2.3.3). Печь удобна для расположения в перегородках и назначена для отопления больших помещений. Топливник предназначен для сжигания любого вида твердого топлива. Он расположен так, что его стенки являются и стенками печи. Из топливника дымовые газы через хайло поступают в заднюю камеру. Отдав часть теплоты стенкам и отразившись от перекрытия камеры, газы опускаются вниз и попадают в подъемные каналы, соединяющие заднюю камеру с верхней. Еще более охладившись от соприкосновения со стенками печи, дымовые газы опускаются в каналы, соединяющие верхнюю камеру с дымовой трубой.

Для кладки печи требуется:
  • Кирпич красный - 490 шт.
  • Колосниковая решетка 25x25 см. - 1 шт.
  • Дверка топочная 28x27 см. - .1 шт.
  • Дверка поддувальная 14x13 см. - 1 шт.
  • Дверка прочистная 14x13 см. - 1 шт.
  • Задвижка вьюшечная 25x13 см. - 1 шт.
  • Проволока печная Ø2 мм. - 3 м
  • Глина обыкновенная - 0,4 м3
  • Песок - 0,4 м3
  • Предтопочный лист 70x50 см. - 1 шт.
  • Толь для гидроизоляции - 3 м2

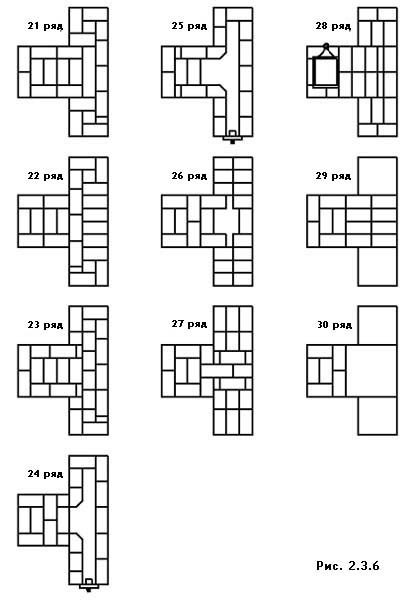

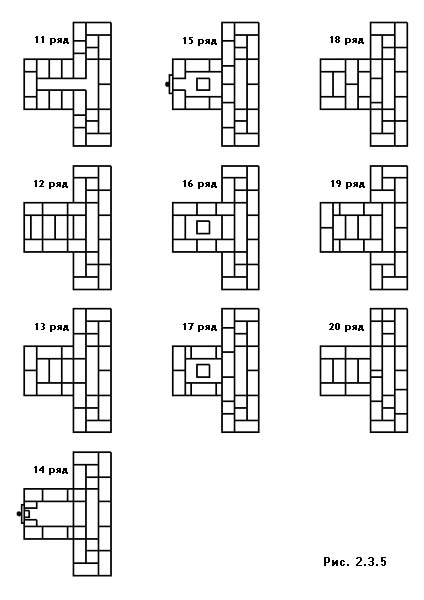

Кладку печи ведут в следующем порядке (см. рис. 2.3.4 - 2.3.6).

1-й ряд. В передней части образуется дно зольника. Кирпич, лежащий в поддувальной дверке, скошен.
2-й ряд. Ставят поддувальную дверку. В задней части образуется канал, который с одной стороны закрывают глухой стенкой, с другой - прочистной дверкой.
3-й ряд. Кирпичи в передней выступающей части выкладывают с таким расчетом, чтобы при кладке следующего ряда соблюдалась перевязка вертикальных швов.
4-й ряд. Стены зольниковой камеры в этом ряду толщиной 18 см. Увеличение толщины стенок необходимо для того, чтобы после укладки колосниковой решетки между ее краями и стенками топливника не было щелей. В задней части начинаются рассечки, отделяющие подъемные вертикальные каналы.
5-й ряд. Укладывают колосниковую решетку.
6. 7, 8 и 9-й ряды. В передней части выкладывают топливник размером в плане 26x51 см. На 8-м и 9-м рядах топливник соединяют с жаровой камерой.
10-й ряд. Перекрытие над топочной дверкой.
11,12 и 13-й ряды. Устройство перекрытия топливника на выпусках. В задней части -продолжение кладки жаровой камеры и подъемных каналов.
14-й ряд. Со стороны фасада ставят прочистную дверку. В передней части образуется верхняя камера. Опорный столбик размером. 1/2х1/2 кирпича разделяет ее на собственно камеру, соединительные каналы и основание дымовой трубы.
15, 16, 17-й ряды. Кладка этих рядов отличается от кладки предыдущего только расположением кирпичей для перевязки вертикальных швов.
18,19,20, 21-й ряды. Через опорный столбик прикладывают основание рассечки между верхней камерой и дымовой трубой. В остальном кладка одинакова с предыдущими рядами.
22-й и 23-й ряды. Перекрывают нижнюю жаровую камеру.
24-й и 25-й ряды. Вертикальные подъемные каналы посредством канала соединяют с верхней камерой. Ставят прочистную дверку для чистки горизонтального канала.
26, 27, 28 и 29-й ряды. Устройство перекрыши. На 28-м ряду ставят вьюшечную задвижку. Начиная с 30-го ряда, кладут дымовую трубу с внутренним каналом 25x13 см.
