 Конструкции отопительных печей (стр. 5)
Для просмотра чертежей, нажмите на картинку

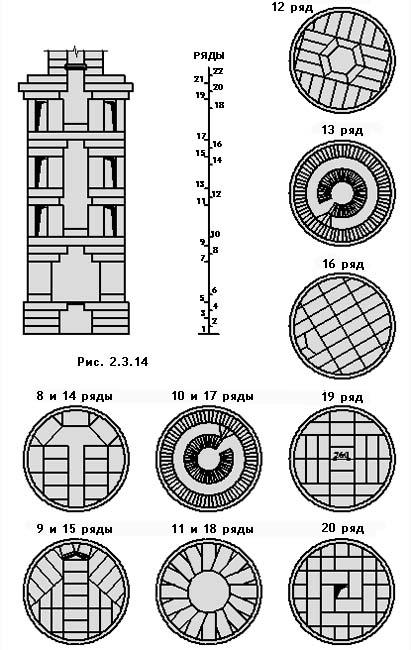

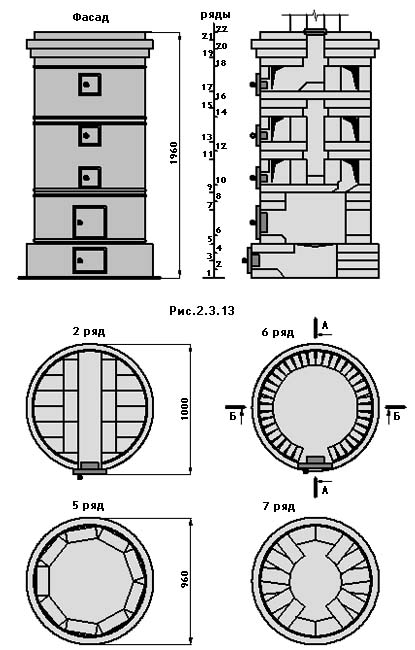

Круглая печь в металлическом футляре с винтообразными дымооборотами (рис. 2.3.13 - 2.3.14). Диаметр основания — 100 см, диаметр теплоотдающей части — 70 см, высота - 209 см. На изготовление одной царги кожуха расходуются два листа стали 720x1420 мм. Зольная камера расположена в основании печи. Стены топливника являются одновременно и стенками печи, поэтому печь сильнее прогревается в нижней части, чем в верхней. Дымовые газы из топливника поступают в первый кольцевой канал. Затем газы по центральному каналу переходят во второй кольцевой канал и таким же путем — в третий, из которого уходят в дымовую трубу, расположенную на массиве печи.
Теплоотдача начинается через 20 мин после растопки. Печь хорошо зарекомендовала себя в условиях Крайнего Севера.
Для кладки печи требуется:
- Кирпич - 480 шт.
- В том числе огнеупорный - 60 шт.
- Колосниковые решетки 18x25 см - 2 шт.
- Топочная дверка 28x27 см - 1 шт.
- Поддувальная дверка 27x14 см - 1 шт.
- Прочистные дверки 14x13 см - 3 шт.
- Вьюшечная задвижка 13x13 см - 1 шт.
- Сталь кровельная 710x1420 мм - 6 листов
- Предтопочный лист 50x70 см - 1 шт.
- Глина - 0,6 м3
- Песок - 0,2 м3
- Глина огнеупорная - 12 кг
- Цемент (для оштукатуривания основания) - 5 кг
- Толь (для гидроизоляции) шириной 100 см - 2 листа
Особенности кладки печи заключаются в следующем. Первые четыре ряда не имеют кожуха. Крайние по периметру кирпичи отесывают накругло. Тщательную притеску делать не следует — цилиндрическая форма основания достигается при оштукатуривании глино-цементным раствором состава: 1 ч. глины + 1 ч. цемента + б ч. песка.
Строительство печи начинают с определения ее центра на фундаменте. Затем при помощи гвоздя, шнура и мелка описывают круг радиусом 50 см. Внутри круга кладут 1-й ряд кирпичей. При кладке последующих трех рядов основания ставят поддувальную дверку, выкладывают зольник, на 4-м ряду кладут колосниковые решетки. Этот ряд выкладывают по уровню, потому что на него опирается царга кожуха.
На основание ставят первую царгу с прикрепленной к ней топочной дверкой. Если установка сделана правильно (центры царги и основания совпали), то выступающая из-под царги часть основания образует ровный поясок шириной 5 см. Царга должна стоять строго вертикально. Положение выверяют отвесом не менее чем с четырех позиций после укладки для устойчивости ряда кирпичей внутри царги. Поскольку кирпичи кладут по кругу, в стыках между ними образуются пустоты, которые заполняют мелкой кирпичной щебенкой в смеси с глиняным раствором. Пространство между гранью кирпича, примыкающей к кожуху, и кожухом, имеющее в плане форму сегмента, заливают глиняным раствором. Нужно помнить, что наличие воздушных карманов между кладкой и кожухом снижает теплопроводность стенок печи.
Очередную царгу кожуха ставят, когда нижняя заполнена кладкой. Установку ее также обязательно выверяют отвесом.
Кладка стенок центрального канала производится из кирпичей, отесанных на клин.
Ряды 14, 15-й и 17-й по своему строению не отличаются от рядов 8, 9 и 10-го, но смещены по отношению к ним на 135° против часовой стрелки.
Сечение канала дымовой трубы 13x13 см.
Кладка круглой печи с винтообразными дымооборотами — довольно сложное дело. Вести ее следует, строго придерживаясь чертежа, с особой тщательностью производя подгонку кирпичей. Однако эти дополнительные затраты труда с лихвой окупаются тем экономическим эффектом, который печь дает в эксплуатации.
