Круглые печи в стальных футлярах. Существует несколько конструкций отопительных печей, которые в плане имеют круглую форму. За редким исключением, почти все они окожухованные, т. е. заключены в кожух из листовой стали. Кожух собирают из секций (обычно трех), которые насаживают одна на другую по ходу кладки. Отдельная секция называется царгой.

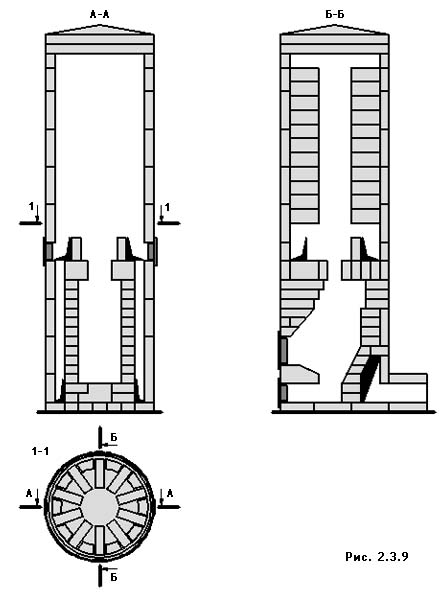

Печь конструкции В.Е. Грум-Гржимайло (рис. 2.3.9). Топливник расположен в нижней части печи. Дымовые газы из топливника через хайло в середине перекрытия поступают в камеру (колпак). Отдав часть теплоты перекрыше печи и стенкам камеры, газы, охладившись, опускаются по пространству у стенок печи в горизонтальный подковообразный дымовой канал, который присоединяется к дымовой трубе.
Печь хорошо удерживает теплоту и не охлаждается даже в том случае, если не прикрыта вьюшечная задвижка. Холодный воздух, поступающий в топку печи через топочную и поддувальную дверки, как более тяжелый, чем тот, что находится в колпаке, удерживается в нижней части печи, не охлаждая ее. Такое свойство печи называется «газовой вьюшкой».
Теплоотдача печи начинается вскоре после растопки, печь имеет высокий КПД. Недостатки печи: верх печи прогревается сильнее низа, контрфорсы (щели в стенках камеры) довольно быстро засоряются сажей.
Наиболее экономичными являются описанные ниже круглая печь в металлическом футляре и круглая печь с винтообразными дымооборотами.

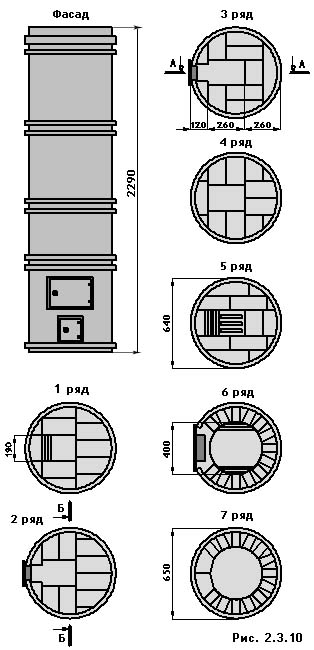

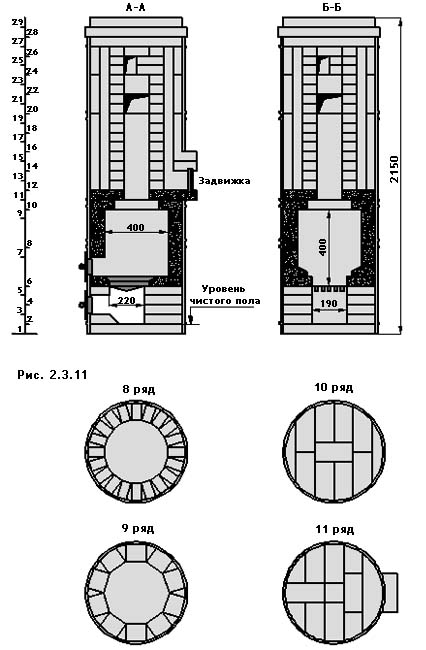

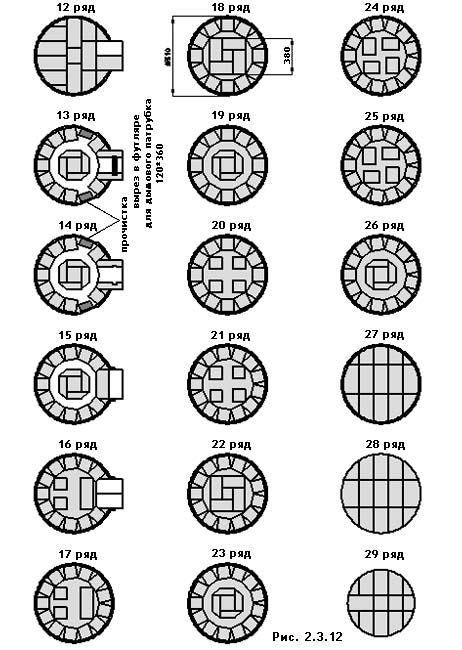

Отопительная кирпичная печь круглая в металлическом футляре (рис. 2.3.10-2.3.12). Диаметр — 65 см, высота — 229 см. Топливник предназначен для сжигания любого твердого топлива. Печь присоединяется к коренной трубе или к дымоходу в стене.
Для кладки печи требуется:
- Кирпич - 260 шт.
- В том числе огнеупорный - 65 шт.
- Топочная дверка 25x21 см. - 1 шт.
- Колосниковая решетка 18x25 см. - 1 шт.
- Поддувальная дверка 13x14 см. - 1 шт.
- Прочистные дверки 13x14 см. - 2 шт.
- Задвижки вьюшечные 13x13 см. - 2 шт.
- Глина обыкновенная - 0,05 м3
- Песок - 0,037 м3
- Глина огнеупорная - 11 кг
- Сталь кровельная для футляра - 6,5 м2
- Предтопочный лист из кровельной стали 50x70 см. - 1 шт.
- Толь (для гидроизоляции) шириной 85 см. - 2 листа
