Печи МВМС повышенного прогрева.
Каркасные печи МВМС повышенного прогрева отличаются от других печей небольшими размерами, хотя по теплоотдаче не уступают некоторым массивным печам.

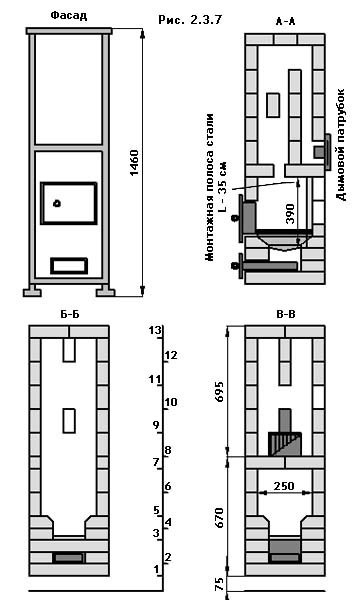

Печь МВМС-61 (рис. 2.3.7). Размеры печи в плане - 40x40 см, высота - 146 см. Каркас печи изготавливается из стального уголка 25x25x3 мм. Основанием служит лист кровельной стали, по которому стелится слой войлока, пропитанного глиняным раствором.
В топливнике печи можно сжигать любое твердое топливо: дрова, каменный уголь, торф. Дымовые газы из топливника поднимаются по переднему каналу до перекрыши, затем по заднему каналу опускаются до уровня патрубка, соединяющего печь с дымовой трубой. Стенки и перекрытие топливника выкладывают из огнеупорного или отборного красного кирпича.
Для кладки печи требуется:
- Кирпич - 55 шт.
- В том числе огнеупорный - 21 шт.
- Колосниковая решетка 14x12 см. - 1 шт.
- Топочная дверка 26x21 см. - 1 шт.
- Прочистная дверка 7x13 см. - 1 шт.
- Коробка для зольника (из листовой стали) - 1 шт.
- Патрубок с задвижкой 12x12x30 см. - 1 шт.
- Каркас из угловой стали 40x40x146 см. сварной - 1 шт.
- Фронтонный лист (листовая
сталь толщиной 1 мм) 39x60 см. - 1 шт.
- Асбофанера толщиной 5 мм. - 2,1 м2
Печь МВМС-61 присоединяют к дымоходу в стене или к коренной трубе. Присоединение может быть с любой стороны печи,кроме передней.
Печь устанавливают в такой последовательности: каркас печи при несгораемых полах ставят непосредственно на пол. При деревянных полах под печь стелют асбест или войлок, смоченный в глине, а по нему прибивают лист кровельной стали размером больше, чем печь в плане, на 10 см. во все стороны. Каркас ставят строго по отвесу. В передней части каркаса ставят фронтонный лист с отверстиями для топочной дверки и зольника. На уголки, приваренные к нижней части каркаса, укладывают основание (войлок, листовую сталь), по основанию выкладывают первый ряд. Во втором ряду оставляют пространство для выдвижной зольниковой коробки, которую изготовляют из листовой стали.

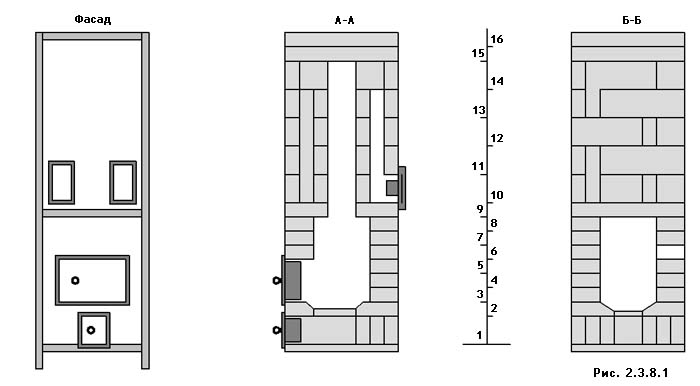

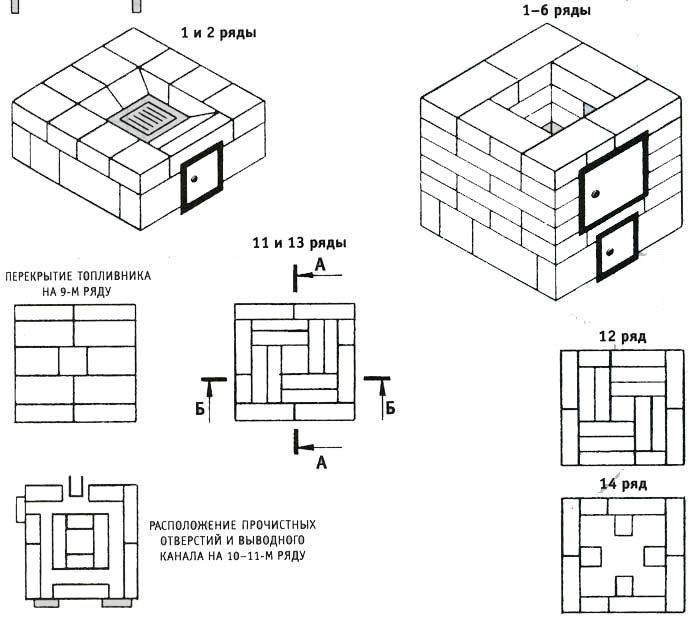

Печь МВМС-63 отличается от вышеописанной несколько большими размерами и внутренним устройством (рис. 2.3.8). Размер печи в плане 52x52 см, высота 155 см. Подъем газов из топливника осуществляется по каналу в центре печи, опускание - по кольцевому пространству у стенок.
Для кладки требуется:
- Кирпич - 114 шт.
- В том числе огнеупорный - 41 шт.
- Колосниковая решетка 12x14 см. - 1 шт.
- Топочная дверка 26x21 см. - 1 шт.
- Поддувальная дверка 7x13 см. - 1 шт.
- Прочистные дверки 7x13 см. - 3 шт.
- Патрубок с задвижкой 12x12x30 см. - 1 шт.
- Каркас (угловая сталь 25x25x3 мм) 52x52x155 см сварной - 1 шт.
