Не боги горшки обжигают. Страница 5.

Не боги горшки обжигают. Страница 5.

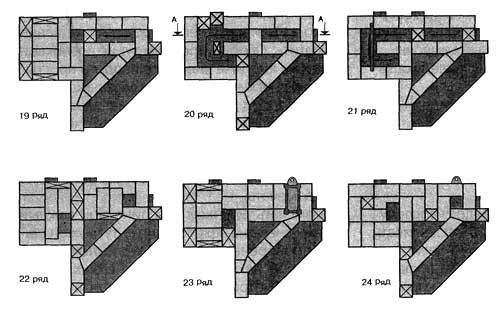

Ряд 19-ый. Он является базовым для изменяемой части печи и также целиком воспроизводится по авторской публикации. Здесь кладется второй слой перекрытия ниши над плитой.

Ряд 20-й. По сравнению с исходной конструкцией изменения минимальны: напротив чистки кладется четвертушка с зазором от опорного для духовки кирпича.

Ряд 21-й. Радикальные изменения: не ставится корпус духовки и, соответственно, начинается замена окна в кладке сплошной стенкой. Кроме того, зазор между четвертушкой и ближайшим кирпичом 20-го ряда перекрывается сплошным кирпичом, который лучше несколько укоротить. На готовый ряд укладывается металлический уголок в качестве опорного для последующего перекрытия.

Ряд 22-й. Кладется первый слой перекрытия горизонтального канала, полученного в двух предыдущих рядах. В основании наклонного восходящего канала оставляется окно. В этом ряду обращают на себя внимание сразу три непривычных по форме кирпича — с отобранной вдоль продольной оси четвертью. Практически получить их не составляет особого труда (см. ниже), однако, каждый из них можно заменить парой четвертушка и половинка, что хотя и проще, но хуже.

Ряд 23-й. Второй слой перекрытия с продолжением наклонного восходящего канала. Замечание: при реальной кладке следует стесывать ребра кирпичей для сглаживания стенок канала. Устанавливается первая заслонка вертикального дымохода печи.

Ряд 24-й. Третьим слоем завершается перекрытие горизонтального канала с продолжением наклонного восходящего канала.

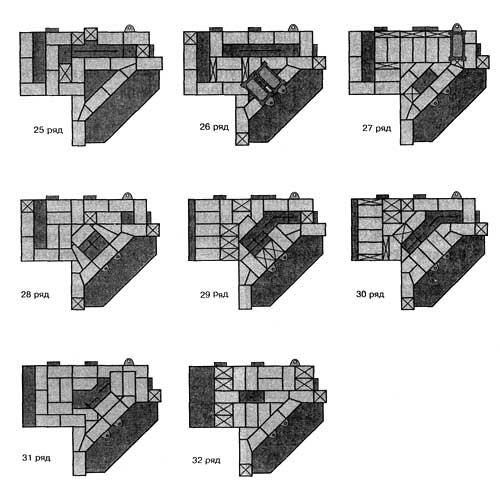

Ряд 25-й. По перекрытию предыдущего ряда кладется первый ряд калорифера и производится соединение наклонного восходящего канала с горизонтальным дымоходом печи.

Ряд 26-й. Продолжаются калорифер и горизонтальный дымоход печи.

Ряд 27-й. Продолжается калорифер, первым слоем перекрывается горизонтальный дымоход печи, устанавливается вторая заслонка вертикального дымохода печи, образуется основание наклонной части дымохода камина.

Ряд 28-й. Завершается калорифер и продолжается наклонная часть дымохода камина. Вторым слоем перекрывается горизонтальный дымоход печи.

Ряд 29-й. Первым слоем с образованием по фасаду печи (что требовалось по условиям задачи) отступа в четверть кирпича перекрывается калорифер. Наклонный канал камина, и короткий горизонтальный канал печи соединяются в единый дымоход.

Ряд 30-й. Вторым слоем с образованием по фасаду печи отступа в четверть кирпича перекрывается калорифер. Продолжается объединенный дымоход.

Ряд 31-й. Третьим слоем с образованием по фасаду печи отступа в полкирпича перекрывается калорифер. Продолжается объединенный дымоход.

Ряд 32-й. Начинается перекрытие всей печи с образованием окончательного сечения дымохода (в кирпич).
