Не боги горшки обжигают. Страница 3.

Не боги горшки обжигают. Страница 3.

Все вышеизложенное продемонстрировано на реально решенной с помощью макетирования задачи. А именно: в силу конкретных условий при кладке печи-камина В.М. Масютина было решено отказаться от духовки и отверстия для самоварной трубы, изменить размеры и расположение печурки, а также упростить конструкцию перекрытия камина (на рисунке).

Работаем с макетом (рис. 10.5.2-10.5.4).

Итак, ряд 1-й. При строгом соблюдении вертикальности всех углов печи (а их в первом ряду - 1 5!), именно он является формообразующим для всей кладки. Следовательно, надо тщательнейшим образом разметить первый ряд с использованием всех доступных средств контроля. Это окупится сторицей, ибо позволит избежать всевозможных выравниваний при дальнейшей кладке. Отмечаем крайне важное обстоятельство: для обеспечения размера 770 мм швы между кирпичами плашмя (6x120 мм = 720 мм) в основании камина должны иметь толщину 10 мм (5x10 мм = 50 мм, 720 + 50 = 770 мм).

Ряд 2-й. Здесь обращаем внимание на то, что число кирпичей со сложной конфигурацией (в основании камина) велико. Оптимальным представляется такой порядок действий: исходные кирпичи сначала укладываются на свои места (чему очень способствует правильная геометрия первого ряда), а уж затем производится их разметка и резка (колка). Иными словами, кирпичи подгоняются «по месту».

Ряд 3-й. Возникла проблема, а именно: кирпичей «на ребро» в основании камина на макете оказалось 10 вместо 11 по чертежу. При этом последний шов пришлось сделать такой толщины, что в реальной конструкции просто невозможно.

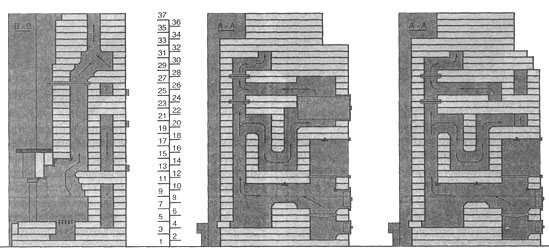

Разрезы печи-камина В.М. Масютина

Разрезы печи-камина В.М. Масютина

Но, так или иначе, а появился вопрос, требующий решения. В чем же дело? Толщина стандартного кирпича - 65 мм, если их 11, ширина их ряда 65x11=71 5 мм. Тогда на 10 швов остается 770-715=55 мм, т. е. в среднем на шов - 5,5 мм. Как этого достичь при реальной кладке? Если класть кирпичи с одного края к другому, сумма погрешностей толщины швов скажется на положении последнего кирпича - он либо не дойдет до нужного места, либо будет свисать боком. Вероятно, кладку надо вести с двух сторон к центру, а все погрешности компенсировать двумя швами среднего последнего кирпича, благо их нечетное число.

А можно ли положить все-таки 10 кирпичей? Та же оценка показывает - да, но при толщине швов более 13 мм, что в соответствии с правилами вряд ли допустимо. Казалось бы, чего мы достигли макетированием, ведь вернулись-то к чертежу? А того, что вопрос, который неизбежно возник бы при реальной кладке, решен заранее, да еще с определением конкретных действий.
