Банные печи. Возможны варианты. Страница 4.

Банные печи. Возможны варианты. Страница 4.

*** Для просмотра чертежей, кликните по картинке

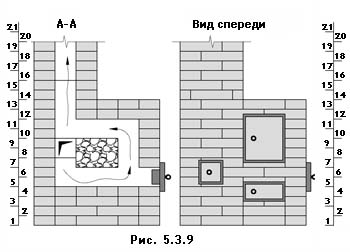

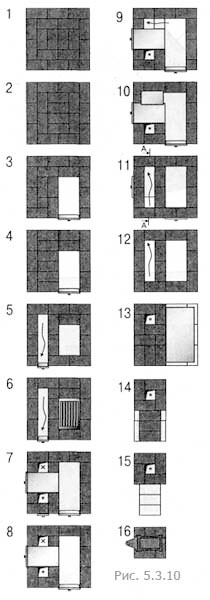

А теперь расскажу, как возводил печь (рис. 5.3.9, 5.3.10). В 3-м ряду установил поддувальную дверцу в 5-м - вьюшку для чистки дымохода, в 6-м уложил два колосника.

С 7-го ряда в кладку вмонтировал топочную дверцу и каменку (духовку), имеющую размеры 250 мм (ширина) х 280 мм (высота) х 375 мм (длина). Каменка сварена из листовой стали толщиной 8 мм. С лицевой стороны она имеет фланец (отбортовку) и дверцу из 2-мм стали.

В 11-м ряду заделал стальную (лучше чугунную, но где ее взять?) пластину 270х 130 мм и толщиной 3-4 мм, которая служит для направления потока горячих газов из топки вокруг каменки.

Уже собрав и затопив печь, я понял, что вместо пластины здесь лучше установить вторую заслонку. Тогда было бы удобнее и быстрее растапливать печь. Открыв эту заслонку, можно обеспечить выход газов прямо в трубу. После прогрева дымохода заслонку надо закрыть и направить горячие газы вокруг каменки.

На 13-м ряду положил сплошную чугунную плиту. Печь не имеет встроенного бака для горячей воды, но на этой плите бак объемом в 4 ведра закипает за 1,5 часа.

Осталось только добавить, что размеры парильно-моечного отделения в моей бане - 3,0x3,5 м, а высота его - 2 м. Очевидно, что, исходя из своих конкретных условий, домашние мастера продолжают разрабатывать и возводить, порой весьма успешно, свои конструкции печей-каменок, пополняя тем самым опыт умельцев. Однако это ничуть не умаляет достоинств сложенных профессионалами кирпичных печей-каменок, которые, будучи таковыми, тем не менее, весьма разнообразны и далеко не однозначно компонуются как сами по себе, так и в общем объеме.
