Банные печи. Возможны варианты. Страница 3.

Банные печи. Возможны варианты. Страница 3.

*** Для просмотра чертежей, кликните по картинке

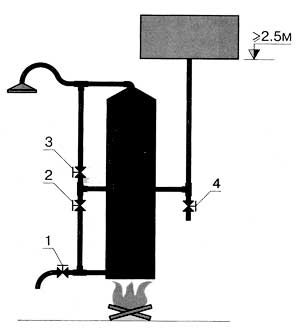

Схема подключения душевой кабины приведена на рис. 5.3.5. Порядок работы следующий. Открыв вентиль 2, заполняют бак водой до появления ее из душевой сетки. Растапливают печь. Горячая вода поступает в душ при открытии вентиля 2, в шайку - при открытии вентиля 1. Разбавляют горячую воду холодной в душе - открывая вентиль 3, в шайке - вентиль 2. Для слива воды из системы служат вентили 4 и 1. Ни в коем случае нельзя ставить вентили на трубе, ведущей от бака к душевой сетке, возможна авария!

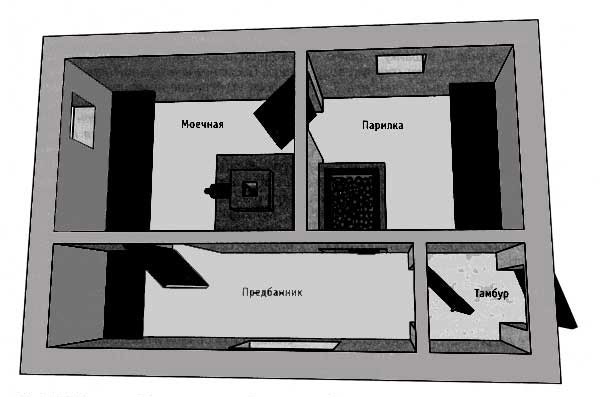

Планировка бани под разработанную печь приведена на рис. 5.3.6. Конкретных размеров на схеме нет, все зависит от желания и возможностей мастера. Надо только помнить, что для удобства пользования парилкой необходим хотя бы один полок для лежания в полный рост. Это значит, что стена, вдоль которой он расположен, должна иметь длину не менее 1,8 м.

Предбанник по предложенной планировке следует делать не уже 1,2 м, что обеспечивает достаточно комфортный отдых для двух человек. Все двери в целях безопасности - открываются в сторону выхода. Разогрев помещений до рабочего состояния в зимнее время занимает примерно 5 часов, причем, если предбанник прогревается недостаточно быстро, можно некоторое время в начале топки подержать двери открытыми.

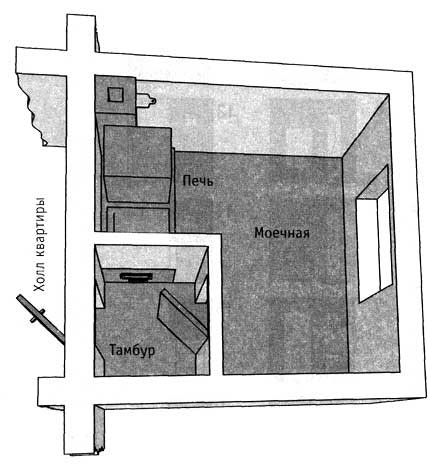

Во втором случае предпосылки для строительства бани были несколько иными. Помещение уже имелось: это был неиспользуемый входной тамбур типовой квартиры - один из двух. После незначительной переделки получилось утепленное помещение размером в плане 2,5x2,5 м. Но и здесь принцип, предложенный мной, не был нарушен - сначала была разработана конструкция печи (рис. 5.3.7), а потом была прорисована окончательная планировка бани (рис. 5.3.8). Получилась компактная, удобная для каждодневного пользования баня.

Конструктивно печь схожа с первым вариантом. Обратите внимание на нишу, устроенную в массиве печи: она играет важную роль - с ее помощью эффективно прогревается воздух на уровне пола помещения. Подобную нишу можно устроить и в обычной печи с трехходовым щитком, которую иногда используют в простых по планировке банях, состоящих из моечной и предбанника. Парилка в этом случае отсутствует, печь служит только для нагрева воды и отопления помещений. Перекрытие ниши можно сделать из стального листа или куска старой чугунной плиты, сверху на стальной лист надо нанести слой глиняного раствора.

Предложенный подход к строительству бани и описанные варианты печей не являются единственными. Всегда найдется альтернатива. Но я буду рад, если кому-то эти решения помогут в таком непростом вопросе, как постройка бани. Целой историей, причем довольно непростой, создания своей конструкции печи-каменки поделился А. Целыбеев из г. Новоуральска Свердловской обл.

Хочу предложить конструкцию печи-каменки, которую я сложил в своей бане на садовом участке. Случилось так, что металлическая печь, служившая мне верой и правдой около 10 лет, вышла из строя. Купить новую было дороговато, изготовить самому - долго, да и затрат потребовалось бы немало. После некоторых раздумий я решился на кладку кирпичной печи. Просмотрев имеющуюся под руками литературу, я не нашел подходящего варианта, поэтому сел за эскизы сам. Вскоре разработал конструкцию печи и приступил к ее кладке. Был уже ноябрь месяц, и температура воздуха опускалась до - 10oС. Класть печь я начал прямо на полу, уложив на него металлический лист толщиной 8 мм.

Возведя печь уже до трубы, понял, что так делать нельзя, поскольку печь оказалась тяжелой и пол в бане начал предательски прогибаться. Тогда я разобрал кладку, внес в конструкцию печи кое-какие изменения и собрал ее снова. Но и этот вариант меня не устроил: печь получилась очень теплоемкой и нагревалась слишком медленно. Пришлось снова сесть за эскизы. Вскоре появился третий вариант, который заметно отличался от двух предыдущих. В нем предусматривалась каменка, устроенная по типу кухонного духового шкафа. Вот этот-то вариант я и собрал так, как было задумано. Печь, по моему мнению, получилась удачной - прогрев бани до 80oС (при начальной температуре - 15-20oС) происходит за 4,5-5 часов, камни раскаляются до красного цвета, пар получается горячим и сухим. Тепло держится долго, так что попариться можно вволю, не подтапливая, как это было при использовании старой железной печи. Даже на следующее утро в бане температура держится около +25oС и вода остается теплой. Не надо специально греть воду, чтобы умыться.

Теперь о самой печи. На представленных эскизах - 16 рядов. Чтобы сложить их, потребуется 176 кирпичей. Сколько нужно будет еще, зависит от высоты трубы (один ряд соответствует 70 мм высоты). Нужны еще дверцы - топочная и поддувальная, вьюшка, два колосника, плита сплошная 710x410 мм и задвижка.
