Металлические печи для бань. Страница 4.

Металлические печи для бань. Страница 4.

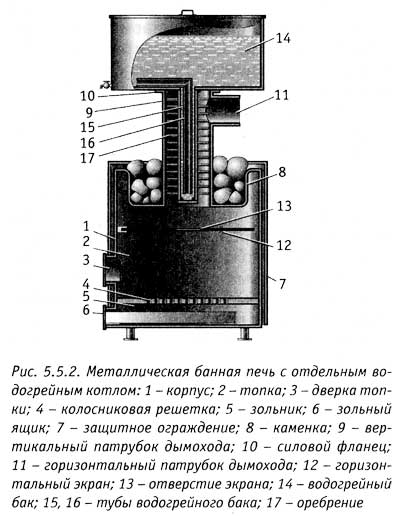

Интересна печь, разработанная группой авторов в составе Л.Н. Артемова и др. и защищенная патентом RU 2062956, 27.06.96 (рис. 5.5.2). В корпусе 1 печи имеется топка 2 с загрузочным окном 3 и колосниковой решеткой 4, под которой находится зольник 5 с выдвижным зольным ящиком 6. Корпус снабжен ограждением 7, стенки которого расположены с зазором относительно стенкотопочной камеры и создают теплозащитную воздушную рубашку. Углубление 8 стенок корпуса образует емкость каменки.

Первая особенность печи - выполнение газохода в виде вертикального патрубка 9 с открытым верхним торцом, снабженным силовым фланцем 10 для установки водяного бака, и горизонтального патрубка 11 для соединения с трубой. Вторая - в снабжении печи горизонтальным экраном 12, установленным с зазором относительно стенокотопочной камеры, что способствует максимальной теплоотдаче ее стенкам. Экран имеет, по меньшей мере, одно центральное отверстие 13. Наконец, самое интересное заключается в конструкции водогрейного бака 14, который снабжен специальным теплообменником, выполненным в виде двух коаксиальных труб: заглушённой снизу наружной 15 и внутренней 16. Наружная труба снабжена оребрением 17 из радиальных штырей, внутренняя имеет Г-образную форму и свободно опирается горизонтальным участком на дно бака.

Такое выполнение теплообменника обеспечивает устойчивую конвекцию (циркуляцию) воды в баке. Наиболее холодная вода поступает по внутренней трубе 16 в теплообменник, нагревается в зазоре между трубами, в силу чего поднимается в бак 14, а в нем устремляется в верхние слои. Бак просто опускается на силовой фланец 10 так, чтобы теплообменник оказался внутри вертикальной части газохода 9.

Описанная печь во многом хороша, она надежна и эффективна, в том числе и как водогрейное устройство, но сложна для изготовления, хотя, что нашим умельцам не под силу!

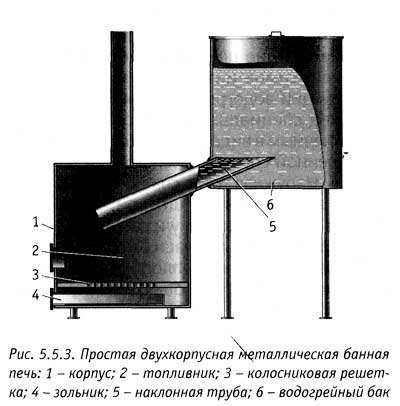

А, тем не менее, издавна известна в народе конструкция печи, проще которой вроде бы и не бывает. Эта печь (рис. 5.5.3) состоит из корпуса 1 с топливником 2, отделенным колосниковой решеткой 3 от зольника 4. В топливник вварена наклонная труба 5 с заглушённым нижним торцом. Противоположный конец ее с открытым торцом вварен в емкость 6 (для горячей воды), установленную, естественно, выше топливника.

А как происходит теплопередача в этой печи от топливника к баку с водой? Труба 5 представляет собой не что иное, как открытый термосифон: так в современной технике именуется это теплопередающее устройство. Вода из бака 6 самотеком заполняет трубу 5, в нижней части которой, помещенной в топливник печи, она кипит, как в обычном чайнике.

Паровые пузыри всплывают по трубе в бак, где схлопываются. При этом масса пара переносит «тепло испарения - конденсации», которое в десятки, раз превосходит количество тепла, переносимого конвекцией. Кроме того, сама конвекция в термосифоне активизируется паровыми пузырями, что улучшает ее теплоперенос. При такой простой конструкции вода в баке греется очень быстро, и печь стоит рекомендовать домашним мастерам для самостоятельного изготовления, разумеется, при условии неукоснительного соблюдения герметичности сварных швов.

Но оказалось, что можно поступить и еще проще. Так, большим энтузиастом самостоятельного строительства А.К. Каллиопиным в качестве банной использована стальная отопительная печь промышленного изготовления, самостоятельно дооборудованная каменкой и водогрейным баком. Имеется и деревянное ограждение. От стены печь экранирована кирпичной кладкой в 1/4 кирпича. Дверца топливника печи через противопожарную разделку в стене выведена в моечную.

Проста по конструкции и банная печь большого мастера и дизайнера самостроя В.Н. Молоткова. Ее особенности - стальная, с установленным в топке дефлектором, образующим дымооборот. К корпусу печи примыкает задняя стенка водогрейного бака, передняя стенка которого, снабженная краном, выходит в моечную. Металлическая печь обложена кирпичным экраном, а в каменке использовано сочетание фарфора (высоковольтные изоляторы) и булыжников. Грамотно и технологично решена печная заслонка, что вообще в случае применения металлических печей представляет некоторую проблему.

Естественно, что и решается она в разных случаях по-разному. Так, при установке в парной одной простенькой баньки дровяной печи промышленного изготовления мощностью 29 кВт, позволяющей разогреть парную до режима парения за 25-30 мин, пришлось воспользоваться таким решением - функцию заслонки трубы выполняет «грибок» 6, жестко закрепленный на тяге из проволоки диаметром 6 мм. Весьма оригинально решена установка металлической печи в традиционной бане на современный лад Стенли Джозефа. После укладки четырех рядов бревен в оставленный проем поставили бетонную раму. Она держит на себе верхние венцы и защищает бревна от жара печи, которая топится снаружи. Рама зафиксирована на своем месте шпонками 50x100 мм, вставленными в паз, отлитый в наружных краях рамы, и в соответствующие пазы, выбранные в окружающих раму бревнах. При монтаже печь вставили в проем бетонной рамы таким образом, что снаружи осталась видна лишь печная дверца. В зазор между стенками рамы и печи заложили ленту из стекловолокна толщиной б мм и стык заделали раствором огнеупорного цемента. Изнутри к печке приварены корзины под камни.

Описанное выше свидетельствуете том, что прогресс в любой отрасли техники складывается, помимо прочего, и из творческого вклада отдельных мастеров. Таков, в частности, мастер В.П. Филипьев из г. Черноголовка, внесший столько оригинальных технических решений в печное дело, что пройти мимо них было бы просто неправильно. Некоторые из его решений рассмотрены ниже.
