Банные печи. Классическая кирпичная. Страница 3.

Банные печи. Классическая кирпичная. Страница 3.

При установке металлических приборов печи (колосников в топливнике и под камни, топочных дверок, дверок для выхода пара, дымовых задвижек, уголков и т. д.) необходимо оставлять между ними и кирпичной кладкой зазоры 5-10 мм для того, чтобы при расширении металла от нагрева не разрушалась печь - при нагреве металл расширяется больше, чем кирпичная кладка. Зазоры необходимо заполнить раствором или асбестом. В топливнике каменки русской бани за один раз сжигается до 12 кг дров, что в три-четыре раза больше, чем в отопительно-варочной печи. Поэтому ширину поддувальной дверки предусматривают не менее 25 см, а высоту - 21 см (три ряда кладки). Для равномерного поступления воздуха под колосники при горении дров ширина поддувала должна быть равна ширине поддувальной дверки. При меньших размерах дверки и поддувала из-за недостатка воздуха дрова будут тлеть. Глубина поддувала не должна быть больше длины колосников в топливнике, иначе при открывании входной двери в бане может произойти опрокидывание тяги, то есть выброс дыма из поддувальной дверки в помещение бани. Топочную дверку лучше установить больших размеров: при ширине 25 см высотой 35 см (пять рядов кладки печи). В продаже таких дверок практически не бывает, поэтому можно применить заслонку, как в русской печи. Воздух, поступающий через поддувало, обеспечивает горение в основном в нижнем и среднем слоях дров. В верхнем слое и над дровами происходит недожог топлива и, следовательно, оно используется неэкономно. Поэтому в дверке необходимо насверлить ряд отверстий диаметром 12-16 мм с общей площадью 35-40 см2 для подачи в топливник так называемого вторичного воздуха. При его поступлении происходит интенсивное догорание топлива и несгоревших его элементов, в частности - сажи.

Теплозащита металлический и асбестоцементной трубы Устройство фундамента

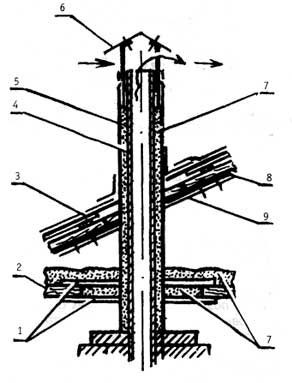

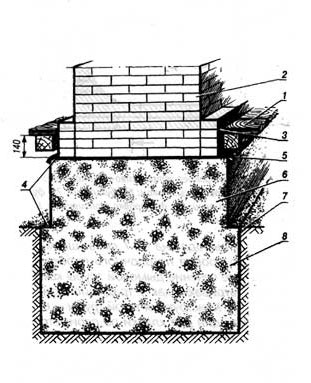

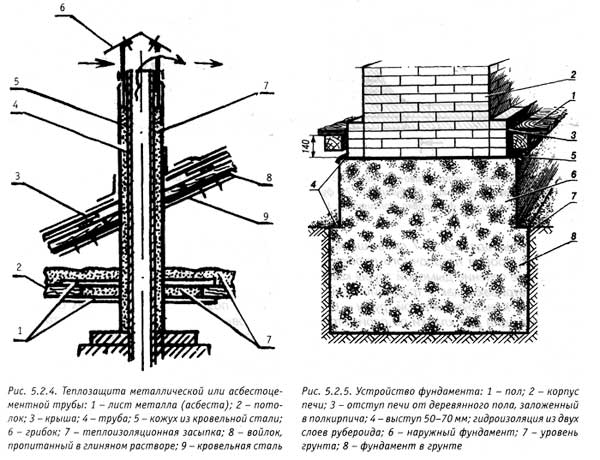

Рисунок 5.2.4. Теплозащита металлический и асбестоцементной трубы: 1 - лист металла (асбеста); 2 - потолок; 3 - крыша; 4 - труба; 5 - кожух из кровельного железа; 6 - грибок; 7 - телоизоляционная насыпка; 8 - войлок пропитанный в глиняном растворе; 9 - кровельная сталь. Рисунок 5.2.5. Устройство фундамента: 1 - пол; 2 - корпус печи; 3 - отступ печи от деревянного пола, заложеный в пол кирпича; 4 - выступ 50-70 мм; 5 - гидроизоляция из 2-х слоев руберойда; 6 - наружный фундамент; 7 - уровень грунта; 8 - фундамент в грунте.

Для более надежного крепления топочной дверки вместо проволоки можно использовать кляммеры из кровельной стали. Отрезают две полоски 60x5 см. Болтами Мб или М8 крепят по центру: одну сверху рамки дверки, другую - снизу. По краям полос на длине 15-17 см гвоздем или сверлом делают отверстия 0 5-6 мм, которые и фиксируют полосы в кирпичной кладке печи. Печь-каменку для исключения растрескивания и сохранения прочности футеруют особым способом. Как топку, так и камеру для камней выкладывают с утолщенными стенками. Расстояние между колосниками топливника каменки и колосниками камеры для закладки камней должно быть не менее 65 см. Сажа сгорает на вершине пламени, поэтому при меньшем расстоянии пламя будет достигать камней, а сажа осаждаться и накапливаться на них. По этой причине все отопительные печи строятся с высокими топливниками.

Стенки камеры для камней желательно облицевать кровельной (за исключением оцинкованной) или нержавеющей сталью. Это предотвратит размывание кирпичной кладки и усилит нагрев камней благодаря отражению тепла от зеркала облицовки.
