Русский Камин. Страница 2.

Русский Камин. Страница 2.

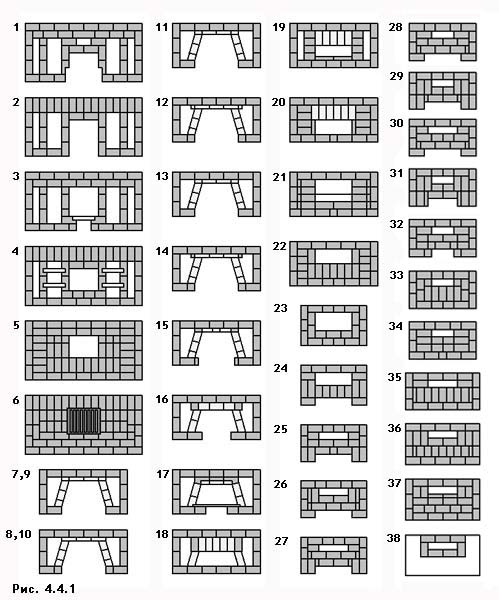

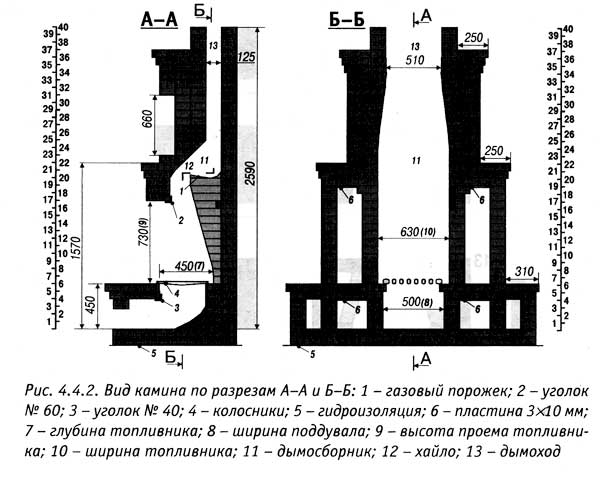

Для увеличения притока воздуха в топку из-под колосников, ширину и высоту поддувала делают возможно большими. В камине (рис. 4.4.1, 4.4.2 см. ниже на странице), о котором идет речь, при ширине топливника в 63 см (в 2,5 кирпича в 7-м ряду) устроено поддувало (2-й ряд) шириной 51 см (2 кирпича). Убедиться в правильности такого решения позволила первая же топка. В еще сыром камине дрова горели прекрасно. Никакого дыма в помещении не было. Поддувало выполняет еще одну важную функцию - забирает холодный воздух снизу от самого пола комнаты.

Топливник

Камин греет помещение, излучая тепло из топливника. Предметы, расположенные напротив портала, нагреваются лучше всего, а с боков - гораздо слабее. Поэтому топливники каминов делают широкими, но не глубокими, а их заднюю и боковые стенки - с расширением в помещение.

Высота портала, как правило, меньше его ширины. При арочном перекрытии эти размеры могут быть равны. Если это условие не выполнить, то доступ комнатного воздуха к горящему на поде топливу станет недопустимо малым. Сопряжение топливника с дымоходом (хайло или горловина) устраивают выше перемычки портала (19-й ряд) на 10-15 см. От размеров и формы входного отверстия дымохода зависит тяга в камине. Лучшая его форма - вытянутый прямоугольник. Размеры сторон отверстия горловины выбирают в соответствии с величиной и наклоном задней стенки топливника. Через хайло, имеющее форму вытянутого прямоугольника, скорость движения дымовых газов увеличивается, и тяга в камине улучшается. В нашем примере оно имеет сечение 2,5 на 2 кирпича.

Дымовой зуб

Этот элемент камина имеет множество других названий: газовый порог, полок против опрокидывания тяги. Его устраивают выше перемычки кирпичной кладки на два-три ряда (20-й ряд), и выполняет он несколько функций:

  • препятствует выбросу дыма в помещение при случайном задувании ветра в устье дымовой трубы;
  • во время топки камина исключает проникновение обратного потока холодного воздуха, опускающегося по задней стенке дымовой трубы в топливник;
  • собирает сажу и конденсат, которые периодически удаляют, для чего на порожек можно установить металлический противень;
  • как в старых русских печах, служит искрогасителем.

Дымосборник

(Газовый мешок, дымовая коробка, дымовая камера). Тяга дымовых газов в каминах слабая. Это заставляет над газовым порожком в основании дымовой трубы устраивать расширение. Наклон его боковых стенок делают около 50-60o. Через шесть-восемь рядов кирпичной кладки (как у нас - от 25-го до 34-го ряда) широкому каналу придают форму и размеры дымовой трубы.

Дымосборник очень полезен во время растопки камина и при задувании ветра в устье дымовой трубы. В последнем случае дымовые газы, меняя свое направление, движутся вниз и скапливаются в дымосборнике. Выброса дыма в помещение не происходит.

Дымовая труба

Как и в печах, труба в камине служит для создания тяги, обеспечивающей движение дымовых газов внутри камина от топливника до выброса их в атмосферу. Для камина делают прямую высокую трубу. В силу слабой тяги в камине для его установки в помещении нужно тщательно выбрать место, так как если он окажется на сквозняке между входной дверью и окном, тяга будет нарушена и камин задымит. Отделка камина может быть разнообразной. В нашем примере камин остался неоштукатуренным. Первая (нижняя) полка покрыта мраморной плиткой, вторая (каминная) и третья (верхняя) - дубовыми досками с прозрачной отделкой. На полу перед камином - предтопочный лист, часть которого заходит в поддувало. Перед поддувалом установлено декоративное металлическое ограждение длиной 70 см. и высотой 12 см. Перед топкой на первой полке стоит ограждение (длиной 90 см и высотой 40-50 см) с сеткой, которая предохраняет от выброса в помещение горящих углей из топливника. Крупные же угли не могут высыпаться на полку, потому что в зеве топки стоит решетка высотой 12 см.

*** Для просмотра чертежей, кликните по картинке

Перечень материалов:

  • кирпич красный - 650 шт.
  • кирпич шамотный - 220 шт.
  • колосниковые решетки 420x200 мм - 2 шт.
  • задвижка дымовая 260x260 мм - 1 шт.
  • уголок стальной № 40 - 150 см.
  • уголок стальной № 60 - 100 см.
  • полоса стальная 60x4 мм - 300 см.
  • цемент М500 - 100 кг.
  • песок кварцевый - 500 кг.
  • глина шамотная - 250 кг.
  • мертель - 100 кг.
