Камин со встроенной топкой. Страница 2.

Камин со встроенной топкой. Страница 2.

Теперь на постамент устанавливают металлическую топку, которая имеет вес не один десяток килограммов. Топку опускают на подложенные бруски, выравнивают по месту и затем поочередно извлекают бруски-подкладки. Дымоход не обязательно должен быть сделан в виде специального металлорукава. Он может быть выполнен из металлических труб типа «сэндвич» (или других типов) и не подсоединяться к имеющейся трубе, а быть самостоятельным. Подсоединив дымоход к чугунной топке и системе удаления дымовых газов, начинают монтаж боковой облицовки и основания каминной полки. Если для основания материалом будут служить газобетонные блоки, то по периметру следует уложить стальные уголки, сваренные между собой на внешнем углу камина.

Поверх основания укладывают на специальном термостойком клее (например, типа КС1) мраморные плиты, которые и будут служить оформлением каминной полки. До полного высыхания клея, а оно для КС1 составляет 72 часа, мраморные плиты стягивают с основанием полки струбцинами с прокладками.

Конструкция каркаса под внешнюю обшивку может быть различной. Но она должна предусматривать простое крепление теплоизоляции и обшивки. К каркасу, выполненному из дюралевых уголков или металлических тонкостенных профилей для сооружения перегородок, обшивку, например, из гипсокартона или гипсоволокна крепят саморезами по металлу длиной 19-25 мм. После монтажа каркаса наступает очередь установки системы подъема и опускания защитного стекла топки. В зависимости от типа топки и вида механизма сборку и монтаж осуществляют по соответствующей инструкции. Отрегулировав работу механизма, приступают к закреплению теплоизоляционных матов. Они должны быть из негорючих материалов, например базальтовой ваты. Для отражения лучистого тепла сторона матов, обращенная к топке, должна быть фольгированной.

Камин со встроенной топкой и лавочками, с отделкой из природного камня и керамики Камин на основе металлической топки-вставки с отделкой из природного камня и дерева
фото 4.2.2 фото 4.2.3

Обшивку каркаса достаточно просто выполнить листами гипсокартона или асбоцементными плитами. Крепят обшивку саморезами по металлу, предварительно просверлив направляющие отверстия (для каркаса из стальных или дюралевых профилей). Асбоцементные плиты в этом случае не представляют опасности для здоровья человека, так как подлежат последующей отделке (например, оштукатуриванию или оклейке плиткой). Устройство камина позволяет использовать для отделки практически всю гамму отделочных материалов, в зависимости от общего дизайна помещения.

Больше того, наличие огромного выбора каминных вставок позволяет достаточно просто строить на их основе самые разнообразные по оформлению камины. Примеров можно привести множество, но ограничимся еще тремя конструкциями угловых каминов, приведенных на фото 4.2.2-4.2.3.

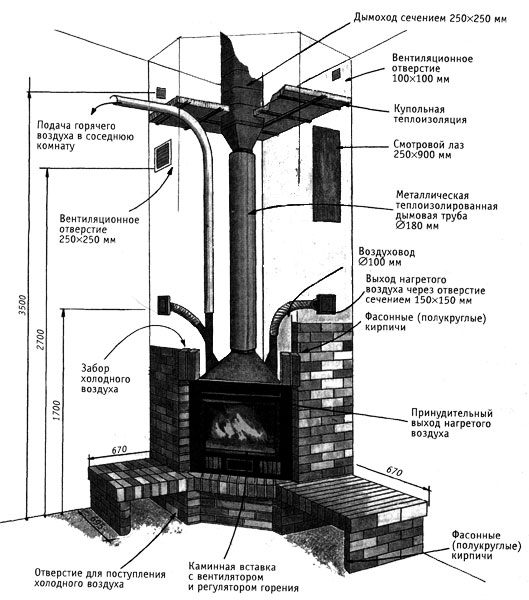

Камин Ж. Жедоси из Тулузы расположен в углу комнаты на невысоком цоколе. Стены изолированы от внутрикаминного пространства слоем плит из газобетона толщиной 5 см, уложенных на цементно-песчаном растворе, и минеральными плитами. Кирпичная облицовка камина накапливает тепло, выделяемое металлическим очагом закрытого типа, который дополнительно снабжен воздушным вентилятором и термостатом с регулятором горения. Нагретый воздух, нагнетаемый вентилятором, через гофрированные воздуховоды подается к трем отверстиям в кладке, обеспечивая эффективный и равномерный нагрев помещения при экономном расходовании дров. Для забора холодного воздуха в кладке камина предусмотрены два отверстия на уровне пола. Лаз 250x900 мм в боковой стенке облицовки предназначен для технического обслуживания камина (рис. 4.2.2).

Постройка

Место для камина было выбрано исходя из расположения в доме капитального дымохода. В том углу, по намеченным габаритным линиям, было удалено напольное покрытие, а со стен - старые обои. Цокольная часть и облицовка камина выполнены из облегченного (пустотелового щелевого) облицовочного кирпича. Основание послужила цементно-песчаная стяжка, армированная металлической сеткой и уложенная непосредственно на плиты межэтажного перекрытия (следует учитывать, что вес конструкции составляет около 2000 кг.)

Плиты перекрытия боковых лавок-дровниц и каминная полка сделаны следующим образом. Кирпичи выкладывают с зазором примерно 10 мм на соответствующий щит-опалубку. Пропустив арматуру через отверстия в кирпичах, швы между ними заполняют цементным раствором и делают стяжку толщиной 10-15 мм по всей поверхности плиты. После схватывания раствора и набора им прочности (через 5-7 дней) плиту можно перевернуть и установить на место. Кладка велась обычным образом. Для прочности в нескольких местах примыкания боковых стенок облицовки в кладку заделаны анкеры, закрепленные в капитальных стенах. В купольной части в кирпичную кладку и стены помещения замурованы стальные уголки для укладки на них теплоизоляционных плит (негорючая минвата). Дымовая труба и воздуховоды подсоединялись в процессе кладки боковых стенок. Вентиляционные отверстия и смотровой лаз закрыты декоративными решетками.

Отделка

В качестве декоративного покрытия кирпичной кладки использовалась льняная олифа, разведенная уайт-спиритом. Перед нанесением олифы на кладку для нейтрализации щелочной реакции цементного раствора все поверхности кирпичной облицовки были протерты слабым раствором соляной кислоты (5-10%).
