Печь-камин В.М. Масютина. Страница 5.

Печь-камин В.М. Масютина. Страница 5.

*** Для просмотра чертежей, кликните по картинке

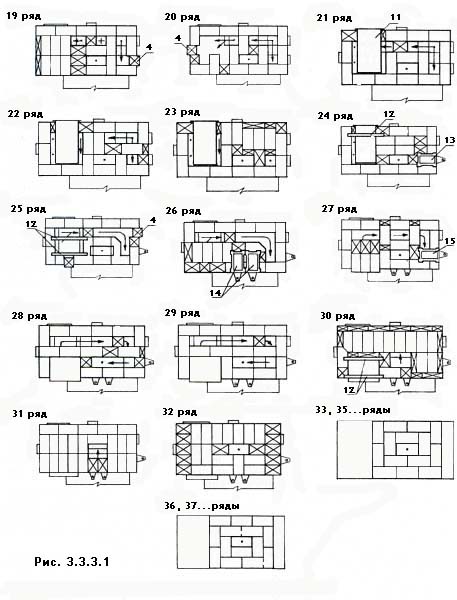

После укладки 17-го ряда пространство над плитой перекрывают по металлическим уголкам двумя рядами кирпичей со сдвижкой вертикальных швов. 20-й ряд служит основанием для установки духового шкафа (духовки). Для чистки сажи под духовкой закладывают полкирпича с выступом за пределы стены на 2-3 см.

Кладку 21-24-го рядов ведут с учетом габаритов духового шкафа, о которых уже было сказано. Во всех случаях духовка должна по высоте «вписываться» в четыре ряда, в чем желательно убедиться перед укладкой кирпича вокруг духовки, чтобы при необходимости скорректировать толщину горизонтальных швов. Дымовой поток, обтекающий духовку с четырех сторон, должен иметь проходную площадь сечения не менее 200 см2 и ширину в узких местах не менее 5 см.

Между 24-м и 25-м рядами заделывают задвижку летнего хода. Для ее установки в кромках верхних и нижний кирпичей по контуру дымового канала вытесывают четверти для пазов обрамляющей рамки (они имеют толщину около 15 мм и не «вписываются» в горизонтальные швы толщиной 5 мм). Периферийная часть задвижки с угловыми выступами толщиной 4-5 мм располагается в пределах толщины горизонтального шва, поэтому теска кирпича здесь не требуется. Со стороны движка обрамляющую рамку устанавливают заподлицо с наружной поверхностью печи. Обычно ширина отверстия у задвижки меньше, чем ширина дымового канала (120x200 мм вместо 140x140 мм), поэтому, чтобы сохранить проходную площадь сечения для дыма через рамку задвижки, нижние и верхние кирпичи внутри со стороны наружной стенки следует подтесать на 3-4 см.

Для снижения нагрузки на духовку от вышерасположенных кирпичей перед укладкой 25-го ряда поперек устанавливают металлический уголок. Начиная с 26-го ряда над духовкой укладывают продольные металлические уголки и по ним делают перекрытие с образованием в 27-м ряду выступающей части декоративной ниши.

Между 26-м и 27-м рядами размещают две задвижки. Перед их установкой опять-таки для сохранения проходного сечения дымового канала нижние и верхние кирпичи с боков и со стороны движков следует подтесать с таким расчетом, чтобы сумма двух отверстий в задвижках в месте прохода газов была не меньше сечения дымового канала (14x27 см) Между 27-м и 28-м рядами ставят задвижку зимнего хода.

Перекрышу на дымовыми каналами в 30, 31 и 32-м рядах делают со смещением вертикальных швов. Расположение трубы над печью допускает ее сдвижку в сторону на 1 -2 кирпича, что позволяет обойти деревянные балки перекрытий или стропила крыши. Кладка кирпичной трубы в пределах мансарды ведется по отвесу, подвешенному вдоль одного из углов на расстоянии 2-3 см, на том же глинопесчаном растворе, что и печь. Кладка трубы выше крыши должна быть водостойкой. Для этого в глинопесчаный раствор добавляют цемент (1-1,5 литр на ведро раствора). Обычно у трубы над крышей делают напуск (распушку) шириной 3-6 см с образованием, так называемой выдры, в которую заводятся края кровельного листа при устройстве воротника вокруг трубы. Это сопряжено с определенными трудностями, как при работе, так и при последующей эксплуатации печи. Требуются мелкие долевые части кирпича, которые со временем могут выпадать внутрь трубы. Прогрессивным является другой способ заделки щелей вокруг трубы. Трубу до самого верха выкладывают постоянным сечением. На нее сверху одевают лист оцинкованной кровельной стали с вырезанным отверстием и отогнутыми по его периметру краями шириной (высотой) 10-12 см. Полученный бортик опоясывают лентой (хомутом) из той же стали шириной 6-8 см с креплением ленты к бортикам его отогнутыми верхними краями. Угловые и верхние щели окончательно заделывают тканью (марлей) на гудроне или эпоксидной смоле.

Характер отделки печи-камина зависит от качества кирпича. При хорошем внешнем виде наружные поверхности затирают (заделывают швы заподлицо с кирпичом) или обрабатывают расшивкой. Неровные поверхности шлифуют кирпичом или наждаком и после высыхания восстанавливают естественный цвет кирпича, используя слабый раствор соляной или серной кислоты. При плохом качестве кирпича печь-камин желательно оштукатурить тем же глинопесчаным раствором, добавляя в него для прочности известковое тесто, асбестовое волокно или цемент (200-300 гр на ведро раствора).

Оштукатуренные поверхности окрашивают клеевыми, известковыми или водоэмульсионными составами. Кирпичи с затиркой или расшивкой швов можно покрасить темперными красками. Наружную поверхность трубы на чердаке затирают глинопесчаным раствором и белят известью или водоэмульсионными белилами: по темным следам дыма на ней легко обнаружить появление трещин. Верх трубы венчают металлическим колпаком-искрогасителем.
