Шведка с тремя режимами топки

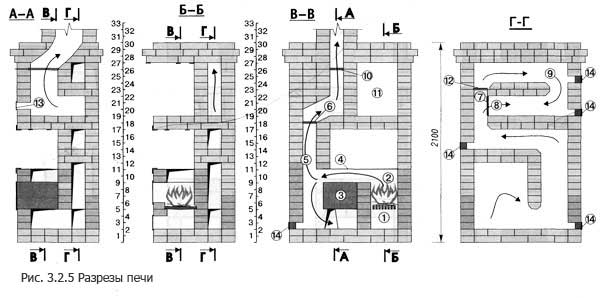

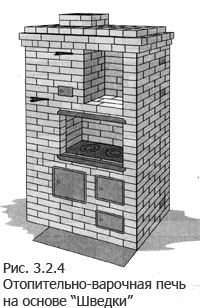

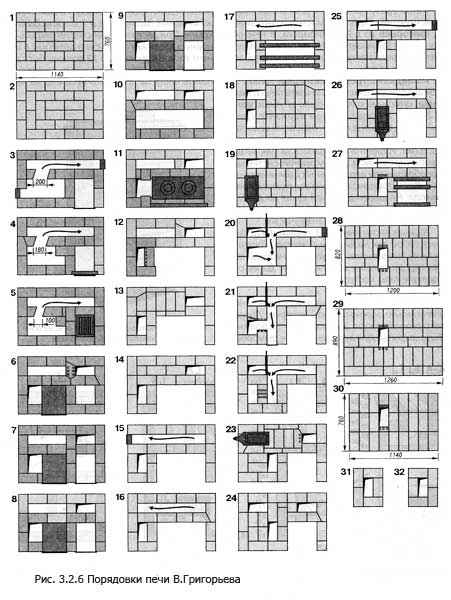

За основу данной конструкции взята печь Г. Резника, описание которой было опубликовано в 2001 г. В предлагаемом варианте (рис. 3.2.4 - 3.2.6) был устранен основной недостаток базовой конструкции - плохая тяга при растопке. Устранить его удалось за счет ввода комбинированной конвективной системы с преобладанием вертикальных дымовых каналов. В конструкцию введена задвижка зимнего хода. Расширен дымовой канал на выходе из топки, что позволило уменьшить сопротивление газового тракта на этом участке.

Нижняя часть печи до 13-го ряда представляет собой так называемый колпак. Горячие газы из топливника поступают в нижний канал под духовкой и затем в колпак. Далее отходящие газы поступают в подъемный канал к задвижкам 7 и 12. Если помещение необходимо прогреть незначительно, нужно открыть задвижку 7 осеннего режима топки. Задвижки 6 и 12 должны быть закрыты. Для включения всех дымооборотов надо открыть задвижку 12 зимнего режима топки. Задвижки 6 и 7 должны быть закрыты. При растопке печи следует открыть основную задвижку 10 трубы и задвижку 6 летнего хода. Задвижки 7 и 12 должны быть закрыты. В этом режиме в жаркие дни можно готовить пищу, не прогревая весь массив печи.

Для топки печи в зимнем или осеннем режимах работы, после 15-20 минут топки печи по-летнему, открываются соотвественно задвижки 7 или 12. Задвижку 6 закрывают.

Для кладки печи требуется:

  • Кирпич красный - 600 шт.
  • Дверка поддувальная - 1 шт.
  • Дверка топочная - 1 шт.
  • Дверка прочистная - 6 шт.
  • Духовка - 1 шт.
  • Колосниковая решетка - 1 шт.
  • Задвижка дымовая - 4 шт.
  • Стальная полоска 60х5 мм. - 6 п.м.
