Общий вид кухонной плиты Разберем для примера чертежи кухонной плиты, на которых воспроизводятся внешняя форма печи (рис. 1.6.2), внутреннее устройство в вертикальных (рис. 1.6.3) и горизонтальных (рис. 1.6.4) разрезах, а также даются все основные размеры, позволяющие следить за правильностью выполнения кладки. Плита имеет в длину 4 целых кирпича, а в ширину - два с половиной. Возникает резонный вопрос: почему в первом ряду наружной кладки положены четыре трехчетверки? Они помечены в первом ряду кладки буквой Т. Ответ - во втором ряду, где при сопоставле нии с первым рядом отчетливо видна перевязка швов, являющаяся непременным условием качественной печной кладки. В первых двух рядах можно сэкономить 6 целых кирпичей, заменив их засыпкой из щебенки с песком.

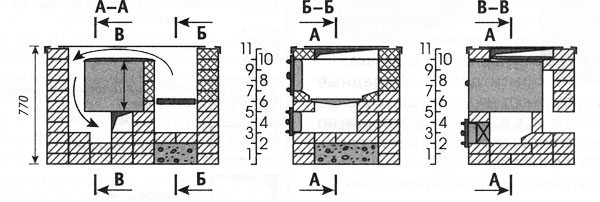

Вертикальные разрезы кухонной плиты А-А, Б-Б и В-В
Рис. 1.6.3 Вертикальные разрезы кухонной плиты А-А, Б-Б и В-В

В третьем ряду отмечена черточкой половинка кирпича, а в пятом крестиками помечены две четвертушки. Если этими значками пометить все ряды кладки и посчитать, сколько каких кирпичей понадобится на всю кладку, то должно получиться целых кирпичей - 114, трехчетверок - 41, половинок - 8 и четверок - 2.

Всего предстоит заранее, до начала кладки, заготовить 165 единиц кирпича, чтобы не заниматься колкой и теской во время кладки.
Из чертежей следуют и особенности кладки. Например, на четвертом ряду один целый кирпич кладется на ложок (на ребро) для образования и разделения дымовых каналов. В следующем (пятом) ряду он отмечен диагональной линией. Угол трехчетверки стесывается для улучшения движения дымовых газов, путь которых обозначен стрелкой.

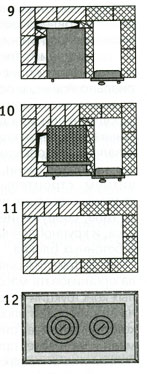

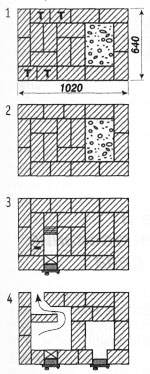

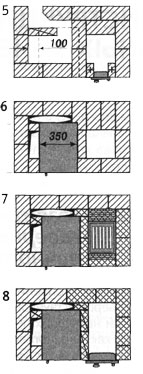

Горизонтальные разрезы кухонной плиты (порядовка) Горизонтальные разрезы кухонной плиты (порядовка) Горизонтальные разрезы кухонной плиты (порядовка)

5-й ряд. Целый кирпич у выходного дымового отверстия стесан, как и ряду. Крестиками помечены две четвертушки, а пунктиром показано место установки духовки.

6-й ряд. Слева от духовки по наружной кладке ставится отесанная на 2 см половинка, а дымовые каналы разделяются установленным на тычок отесанным по длинной стороне кирпичом. Он займет место в последующих рядах, что отмечено на чертеже диагональными линиями. Справа от духовки кладется целый кирпич с выбранным уголком, куда заходит угол духовки.

7-й ряд. В кладку вводится огнеупорный кирпич, заштрихованный крест накрест. Поперек колосниковой решетки кладутся два отесанных кирпича. На сколько они отесаны, видно на разрезе Б-Б. Духовку от камеры отделяют установленные на ложки целый кирпич и трехчетверка. За духовкой справа ставится на тычок целый кирпич, который займет место в трех последующих рядах. На это указывает диагональная линия, которой помечается такой кирпич.

8-й ряд. При установке топочной дверки всегда следует позаботиться о предохранении от выпадения ее из кладки - традиционно дверку удерживают куски проволоки (клям-меры), прикручиваемые к отверстиям в дверной рамке и заделываемые в кладку.

9-й ряд. Справа от духовки на ложок ставится трехчетверка, а потом целый кирпич. О переходе их в следующий ряд кладки указывают уже знакомые нам диагональные линии. За духовкой расположен закрытый канал (ниша), занимающий по высоте четыре ряда.

10-й ряд. Как и в шестом ряду, но теперь слева от духовки кладется целый кирпич с выбранным уголком, куда заходит угол духовки. Две металлические полоски, уложенные поверх духового шкафа, служат опорой для трех перекрывающих его кирпичей из одиннадцатого ряда.

12-й ряд. На нем показаны уголок, которым обрамлена кладка одиннадцатого ряда, и двухконфорочная плита, укладываемая на жидком глиняном растворе после необходимой зачистки внутри кладки.

Из чертежей же усматривается и принцип работы печей. В частности рассматриваемая плита работает так. Дымовые газы поднимаются вверх под чугунную плиту и, пройдя над духовкой, попадают в опускной вертикальный канал, а по нему направляются под духовку, затем поднимаются вдоль задней стенки духовки немного вверх и направляются в дымоход или обогревательный щиток.
